筒徑×筒長：Φ1.2×8.0m-Φ3.6×28m
生產能力：1.9-76.0t/h
適用物料：各種礦石、礦渣、煤泥、脫硫石膏等。
60s急速應答 30min答復 24h免費定制方案
工業烘干機是我公司在原有烘干機的基礎上開發的又一代烘干機產品，該產品的熱源來自燃燒裝置，本系列烘干機采用順流式加熱方式，同時該烘干機還可用于烘干煤泥，俗稱煤泥烘干機。

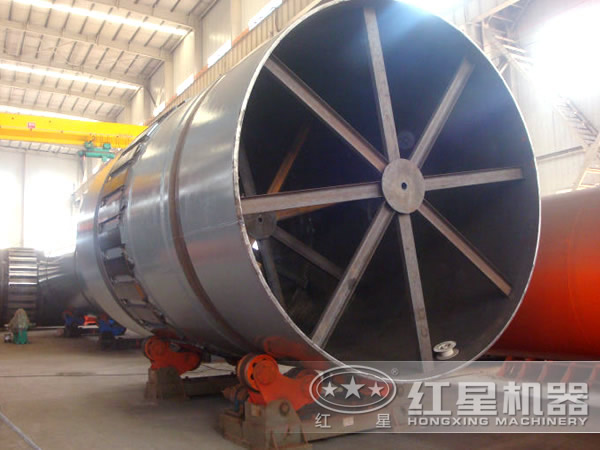

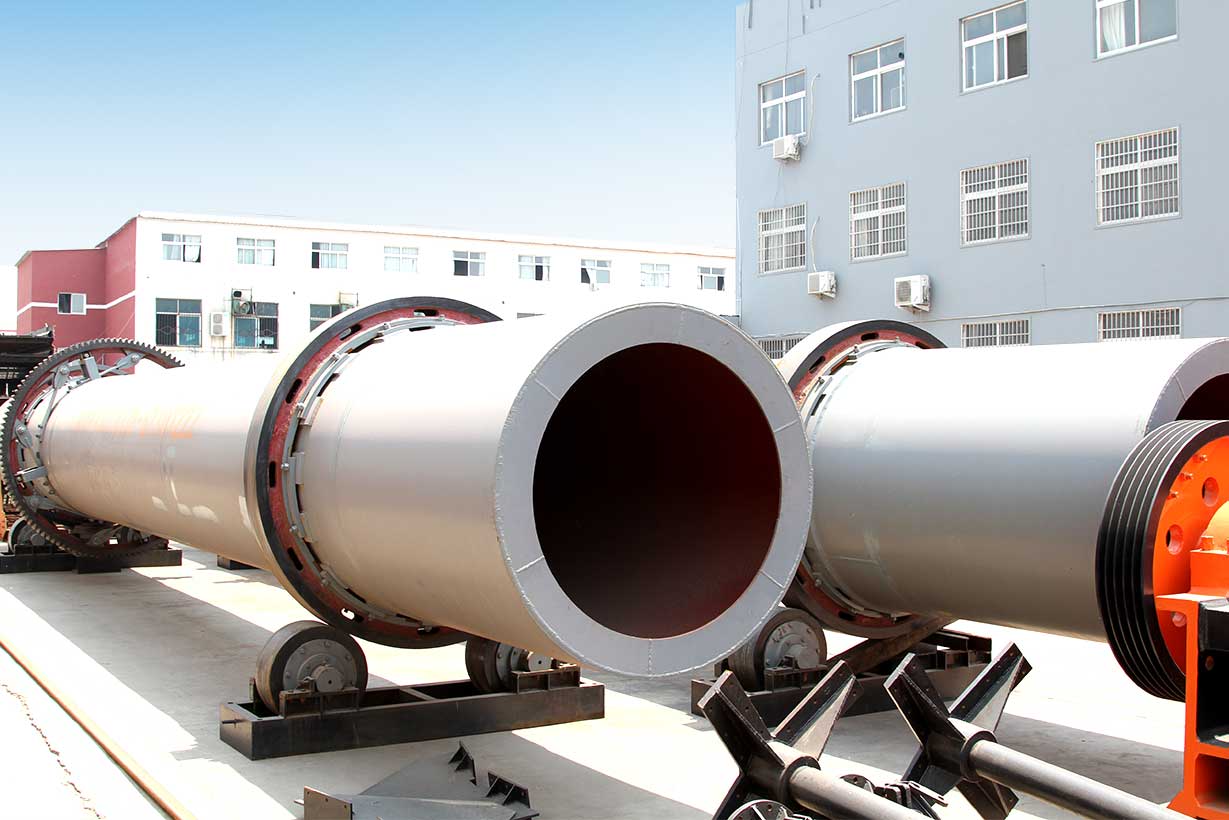

工業烘干機實拍圖
工業烘干機是在滾筒干燥機的基礎上開發研制而成的新型專用干燥設備，可廣泛應用于：
1、煤炭行業煤泥、原煤、浮選精煤、混合精煤等物料的干燥；
2、建筑行業高爐礦渣、粘土、澎潤土、石灰石、沙子、石英石等物料的干燥；
3、選礦行業各種金屬精礦、廢渣、尾礦等物料的干燥；
4、化工行業非熱敏性物料的干燥。

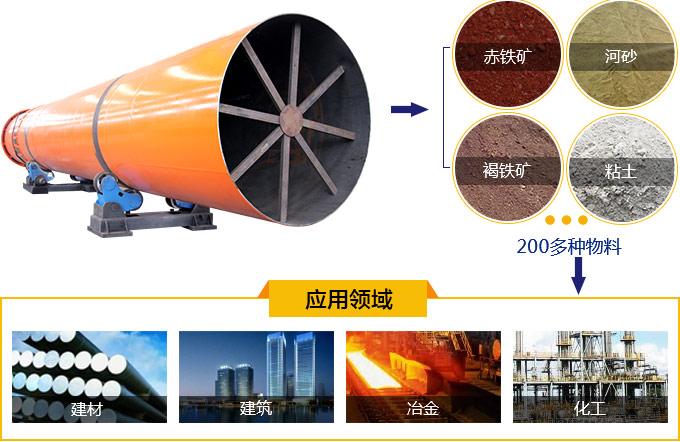

工業烘干機可用于赤鐵礦，河砂，褐鐵礦，粘土等200多種物料的烘干作業
1、采用順流干燥方式，煙氣與濕物料由同一側進入工業烘干機內，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低，熱效率高；
2、工業烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本少；
3、可根據不同的物料性質改變運行參數，使物料在工業烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、設備采用新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
5、新型給料、排料裝置，杜絕了工業烘干機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
6、烘干機設備實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、工業烘干機可根據用戶要求控制產品粒度和水分，干燥物料時產品水分可達8%以下，粒度可控制在8mm以下；
8、工業烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。
托輪裝置
需要烘干的物料從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于工業烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
工業烘干機工作原理圖
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
