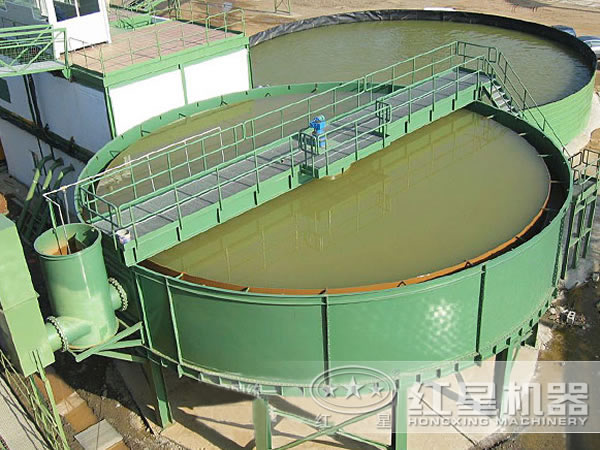

濃縮機在選礦廠的精礦脫水與尾礦濃縮作業得到廣泛的運用，不僅如此，該設備還能應用于選煤廠、冶金工業等，整機設備運行穩定、脫水效果好、處理能力大，這與其科學的結構息息相關。以下以河南紅星機器生產的濃縮機為例，介紹其主要結構組成。

1、中心回轉機構與集電裝置

中心回轉機構可以稱為濃縮機的核心部件，由轉盤、轉盤座和轉盤軸承組成，在其外圍裝有密封防塵裝置；另一方面，集電裝置采用了安全滑觸線，集電環為絕緣塑膠環，它在中心進料筒上固定。除此之外，外部電源沿給料橋架、中心進料筒連接在集電裝置上。

2、轉動橋架與傳動機構

河南紅星設計的該濃縮機周邊驅動是由雙橋架雙驅動機構組成，然后利用液壓馬達帶動減速器，經齒輪、齒條驅動使輥輪沿鋼軌行走。這樣，轉動橋架就可以在一定范圍內實現無極調速和雙橋架自同步，使得濃縮設備達到更好的工藝效果。

3、刮集裝置

濃縮機的刮集裝置結構上采用了雙平行四連桿，可以固定在旋轉橋架下面。而各個刮集裝置可以相互獨立，能夠單獨或同時升降。與此同時，每個刮集裝置上設有行程開關，主要作用是控制刮泥板的升降高度。用戶在調定刮泥板裝置后，刮泥板就自動的在這些區域內工作，并在控制面板上得到顯示。

4、液電聯合控制系統

濃縮機采用了技術技術高的電控系統。可以實現通過油泵液壓馬達驅動雙橋，2個液壓馬達共享1個液壓站，有利于運行時保持同步，并且可調整其流量的大小，使?jié)饪s機的橋架在一定的范圍內實現無極調速，確保底流濃度符合要求。

河南紅星機器設計的濃縮機不僅結構技術高，而且質量有保證，價格更優惠，用戶有意向的可在線咨詢相關信息。
