開沙石廠的客戶對于破碎機種類比較了解，那么要投資砂石廠的客戶估計了解的不多。本文破碎機廠家紅星機器就來為大家詳細介紹一下破碎機種類及圖片，便于客戶可以更好的進行投資，破碎機都有哪些種類、型號呢？請往下看。

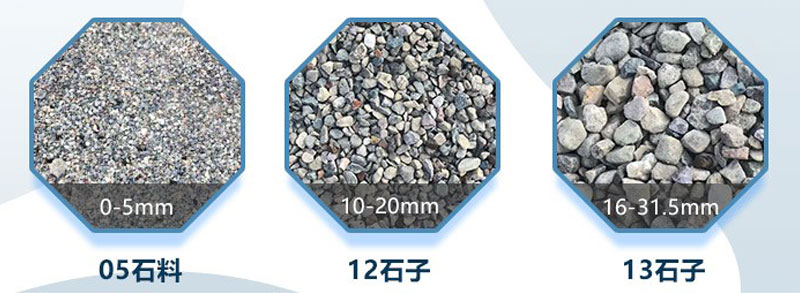

破碎機加工之后物料成品
一、破碎機的型號、圖片
破碎機型號有幾種？在礦石設備領域中，破碎機可分為以下幾種，來詳細了解：
固定式破碎機
a、顎式破碎機
作為粗碎設備，顎式破碎機常用于首破，該設備結構簡單、合理，破碎比大、工作性能好、易于維護，常處理120-1500mm的高硬度、中等硬度石料，顎式破碎機型號參數如下：

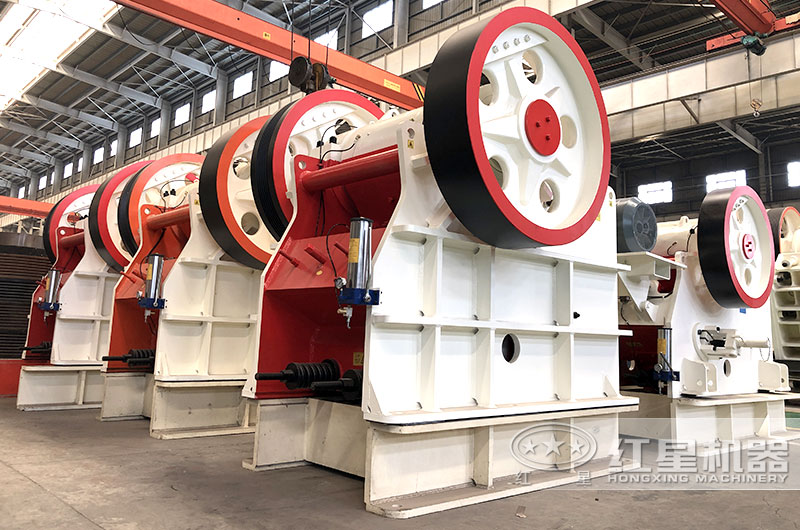

紅星顎式破碎機，粗碎設備
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
圓錐破是一款中細碎設備，主要處理高等硬度的石料，在顎式破碎機后續作業，產量高、耐磨強度高、維護費用低，圓錐破碎機型號參數如下：

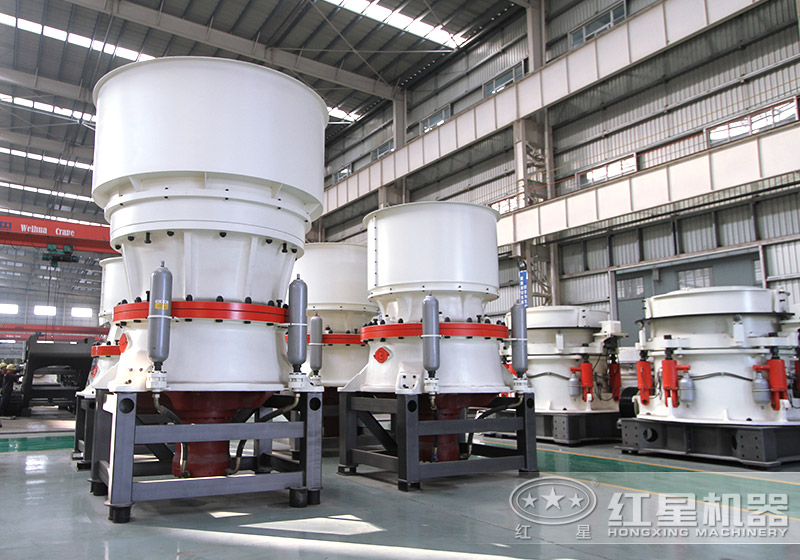

圓錐破碎機，適合處理硬石料的細碎作業
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
c、反擊式破碎機
與圓錐破對比是針對中等硬度物料的二級破碎設備，有整形的功能，反擊破處理的物料成品粒度好，呈立方體，可滿足客戶更多要求，反擊式破碎機型號參數如下表：

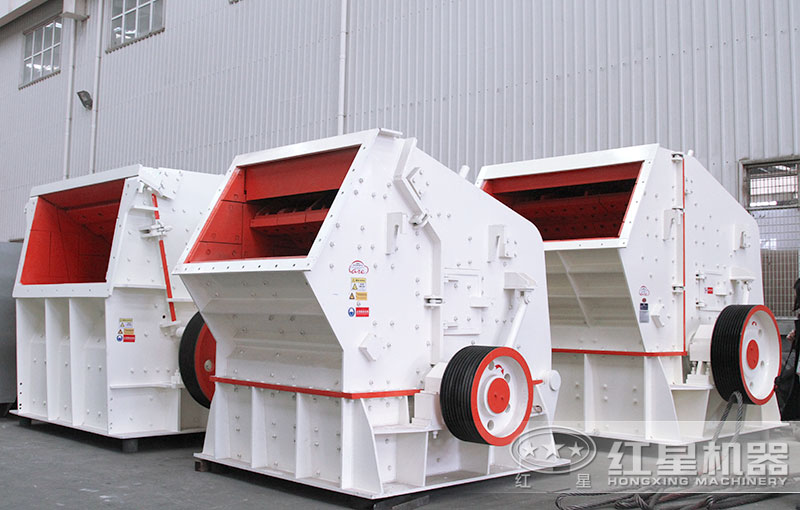

反擊式破碎機適合中等硬度物料中細碎加工
| 型號 | 規格 | 進料口尺寸 | 最大進料粒度 | 處理能力(t/h) | 電機功率 | 外型尺寸(長×寬×高)(mm) |
| PF1007 | ø 1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF1010 | ø 1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF1210 | ø 1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF1214 | ø 1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF1315 | ø 1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF1320 | ø 1320×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF1520 | ø 1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF1820 | ø 1800×2000 | 1260×2040 | 800 | 300-800 | 4P 630-710 | 4400×3866×4009 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
d、錘式破碎機
從投資方面看，錘式破碎機的運營成本比較低，可一次破碎成型、無需二級破碎設備、減少設備投資，成品骨料粒度效果不明顯，如對成品要求較高的客戶可搭配反擊破，錘式破碎機型號參數如下：

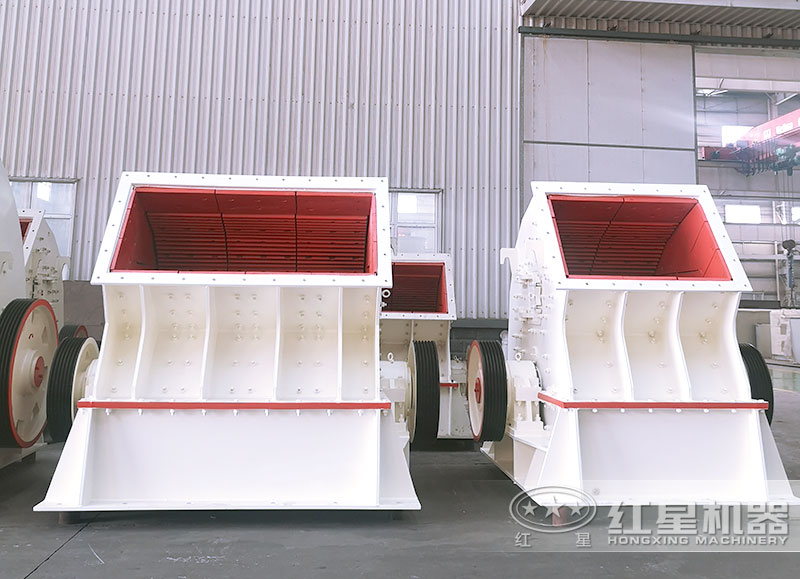

錘式破碎機可一次破碎成型，減少投資
| 規格 | 處理能力(t/h) | 電機功率 (kw) |
| PC 400×300 | 3-10 | 4P 11 |
| PC 600×400 | 6-22 | 4P 22 |
| PC 800×600 | 10-40 | 4P 55 |
| PC 1000×800 | 15-50 | 4P 75 |
| PC 1000×1000 | 18-75 | 4P 90 |
| PC 1200×1200 | 22-95 | 4P 132 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
移動石頭破碎設備
移動式破碎機
移動式破碎機是一臺集給料、破碎、篩分、輸送一體化作業的設備，整機架構是移動車架+電控柜+給料機+皮帶輸送機+篩分機+破碎相關設備（一臺或兩臺）。
根據客戶作業要求不同，移動式破碎機有履帶式車載行走裝置、輪胎式車載行走裝置，均可配置粗碎、中碎、細碎、制砂設備，滿足破碎篩分一體作業效果。

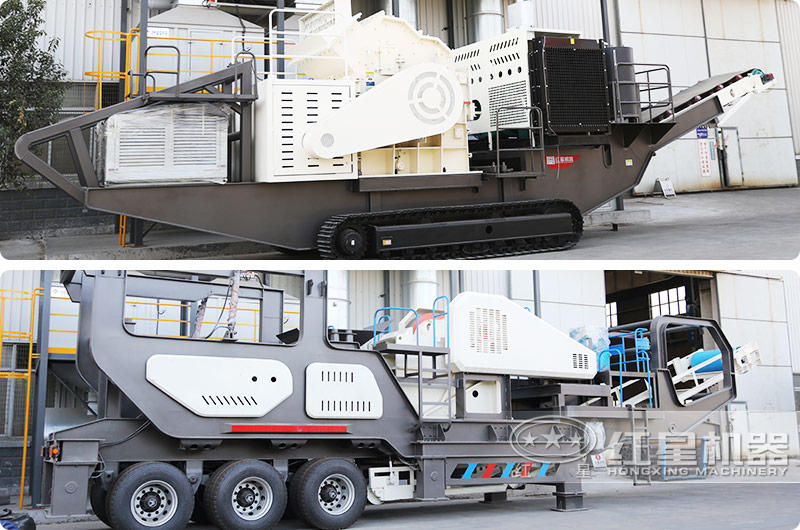

輪胎式和履帶式流動破碎篩沙一體設備
輪胎顎式破移動破碎站
| 型號 | HX938HD86 | HX1149HD98 | HX1349HD110 | HX1349HD125 |
| 運輸長度 | 12600 | 13500 | 14500 | 15200 |
| 運輸寬度 | 2600 | 2700 | 2800 | 2900 |
| 運輸高度 | 3870 | 4200 | 4450 | 4500 |
| 最大長度 | 12500 | 14000 | 16100 | 16700 |
| 最大寬度 | 4100 | 4500 | 5100 | 5100 |
| 最大高度 | 4100 | 4900 | 5000 | 5300 |
| 重量 | 39 | 57 | 55 | 65 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 | 并裝三軸 |
| 破碎機型號 | HD86 | HD98 | HD110 | HD125 |
| 最大進料 | 500 | 550 | 660 | 800 |
| 出料口調整范圍 | 50-150 | 75-175 | 100-200 | 125-225 |
| 處理量(t/h) | 85-275 | 110-350 | 215-510 | 280-650 |
| 給料機型號 | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
| 主皮帶機型號 | B800×8.5m | B1000×9.5m | B1000×11m | B1200×11m |
| 側出皮帶機型號(選配) | B500×3m | B650×3.5m | B650×4m | B650×4m |
| 發電機組型號(選配) | 200KW | 250KW | 270KW | 400KW |
| 除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
顎式履帶移動破碎站參數
| 型號 | WT96 | WT106 | WT120 | |
| 運輸外形尺寸 | 長度 | 14200mm | 14900mm | 15200mm |
| 寬度 | 2900mm | 3000mm | 3200mm | |
| 高度 | 3470mm | 3600mm | 3700mm | |
| 重量 | 38t | 50t | 65t | |
| 給料機 | 料斗容積 | 5m³ | 5m³ | 6m³ |
| 裝載高度 | 3900mm | 4100mm | 4300mm | |
| 給料機型號 | GZDT3895 | GZDT1145 | GZDT1245 | |
| 出土皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 破碎機 | 型號 | CJ96 | CJ106 | CJ120 |
| 進料口 | 930×580mm | 1060×700mm | 1200×870mm | |
| 最大進料尺寸 | 480mm | 560mm | 700mm | |
| 主皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 除鐵器 | 型號 | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油發動機 | 功率 | 96kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 112.9kw | 141.4kw | 196.2kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
二、破碎機種類、型號如何選擇？
以上是破碎機型號及破碎機圖片的相關介紹，在科技不斷進步和發展的今天，礦石破碎機除上述介紹的銷量比較高的幾款外，還有其他種類、規格的以及電動破碎機的不同型號，那么該如何選擇合適的型號呢？怎樣才能投資到性價比高的破碎機？紅星機器來解答：

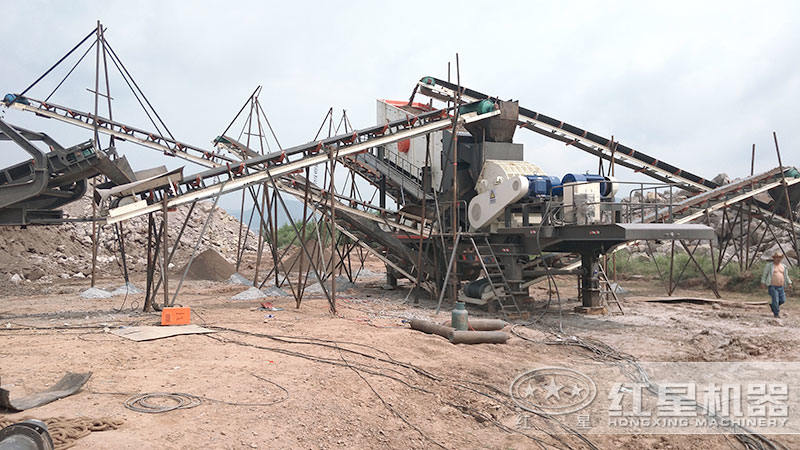

移動式破碎機現場，破碎篩分一體化作業效能高

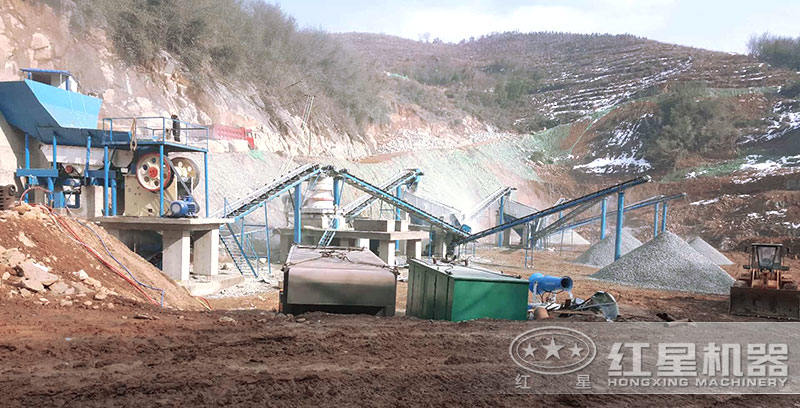

固定式破碎機作業現場
1 根據物料性質：不同種類的物料需要配置不同種類的破碎機，比如高等硬度的物料可選擇顎式破碎機+圓錐破碎機，中等硬度的物料可選擇顎式破碎機+反擊式破碎機，減少投資的選擇可搭配錘式破碎機+反擊式破碎機
2 根據成品要求：成品物料的大小粒度、粒形等要求不同，對于破碎機種類的選擇也是不一樣的。05、12、13等不同的粒度，所選擇的破碎機類型不同，如生產機制砂骨料，需要搭配制砂機，如對物料粒度要求不高，搭配一般的中細碎破碎機即可。
3 根據投資預算：在投資破碎機之初，砂石廠老板都會有一個預算，預算有限的可以選擇固定式破碎機，投資預算較高的可選擇移動式破碎機，更便捷。

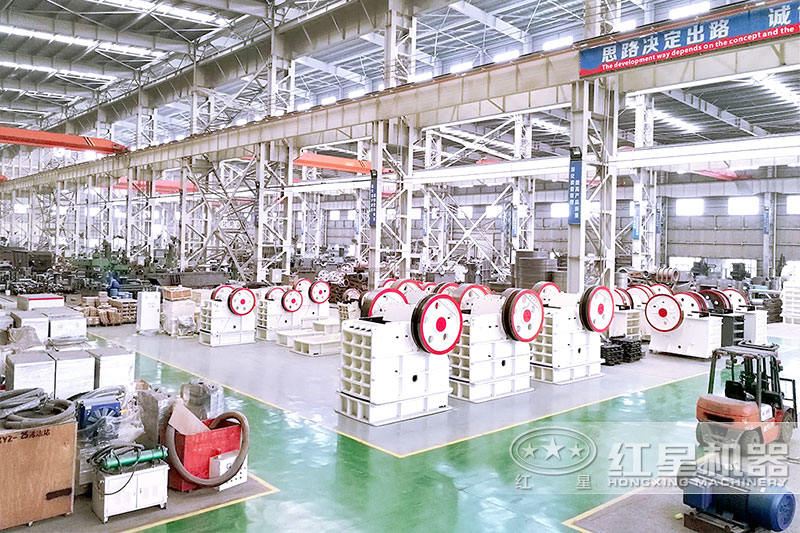

紅星破碎機車間，規模大實力強
相信通過以上的介紹，大家對于破碎機型號、種類，如何選擇等有了一定的了解，如要投資破碎機、了解破碎機型號大全，點擊免費在線報價可來紅星機器廠家實地考察、免費考察，紅星廠址：河南省鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區，也可咨詢紅星客服安排行程、咨詢破碎機更多知識。
